沉降觀測提交沉降觀測報告的時候，我們需要提交沉降觀測曲線圖，前面我們講過繪制建筑物沉降觀測曲線圖的方法，其中“時間-荷載-沉降量曲線圖”是最常用的曲線之一。哪我們?nèi)绾蔚倪M行的繪制呢，一般我們會選擇南方CASS和EXCEL兩種軟件進行繪制。利用南方CASS進行繪制時，相對的比較繁瑣，用EXCEL時候，相對會簡單很多。后期我們會講解利用建筑變形分析系統（需要的聯系微信：ssssss888688）繪制時間-荷載-沉降量曲線圖，會更加的簡單方便

下面我們就針對EXCEL如何繪制“時間-荷載-沉降量曲線”做一些詳細的講解。

第一步：整理好我們的觀測數據。

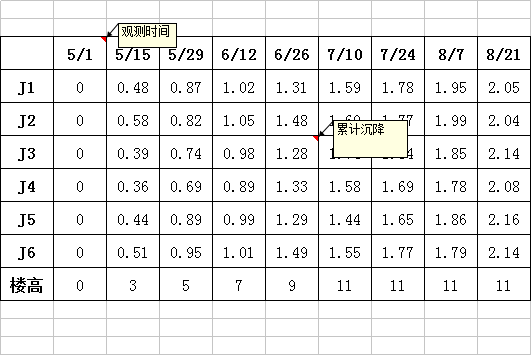

首先，我們需要按照下圖整理好我們的沉降觀測數據，首先在Excel表中第一行、第二列開始從左至右填入各監測日期（時間），其次，在第二行、第一列從上至下填入各監測點編號，再根據行列標簽填入所對應的累計沉降量（由于沉降數據大多是以米為單位計算，且各監測點的高程變化較大，不利于曲線繪制，因此，需將各點累計沉降量計算后填入Excel表格中）。最后將荷載值同樣方法填入Excel表格中，如下圖所示：

第二步：繪制坐標軸，插入折線圖

數據準備好之后，我們將所準備數據全部選定，然后在“插入”菜單中“圖表”標簽下選擇“折線圖”，在彈出菜單中選擇“帶數據標記的折線圖”。

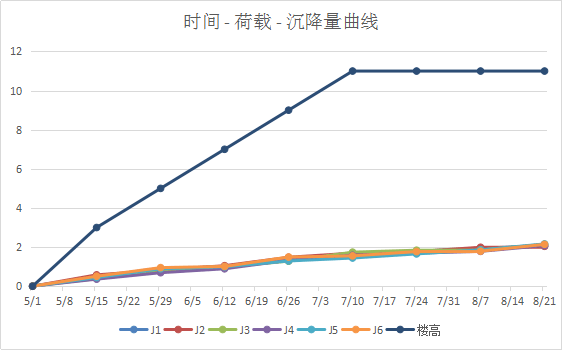

此時，表中會增加一個曲線圖，在圖中選中“荷載A”單根曲線后，點擊鼠標右鍵，在彈出菜單中選擇“設置數據系列格式”；在彈出對話框“系列選項”中選擇“系列繪制在--次坐標軸”。然后再選中整個曲線圖，在“布局”菜單“標簽”標簽中依次對“圖表標題”、“坐標軸標題”、“圖例”等項目進行調整設置。完成后，如下圖所示：

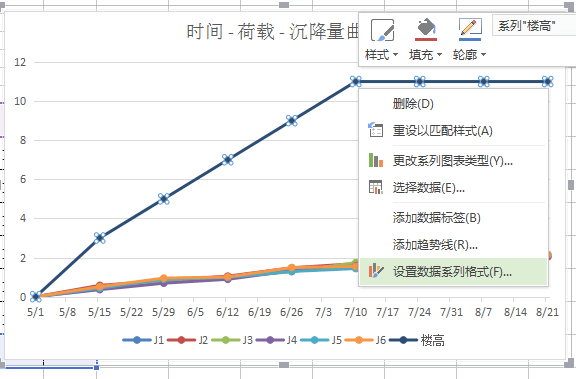

第三步：然后選擇樓層曲線，右擊選擇設置數據系列格式。主要是對坐標軸進行設置。

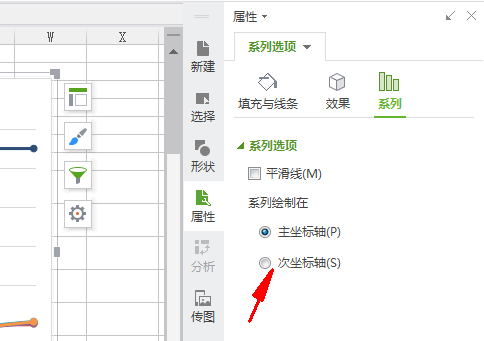

第四步：選擇“次坐標軸”，然后確定。

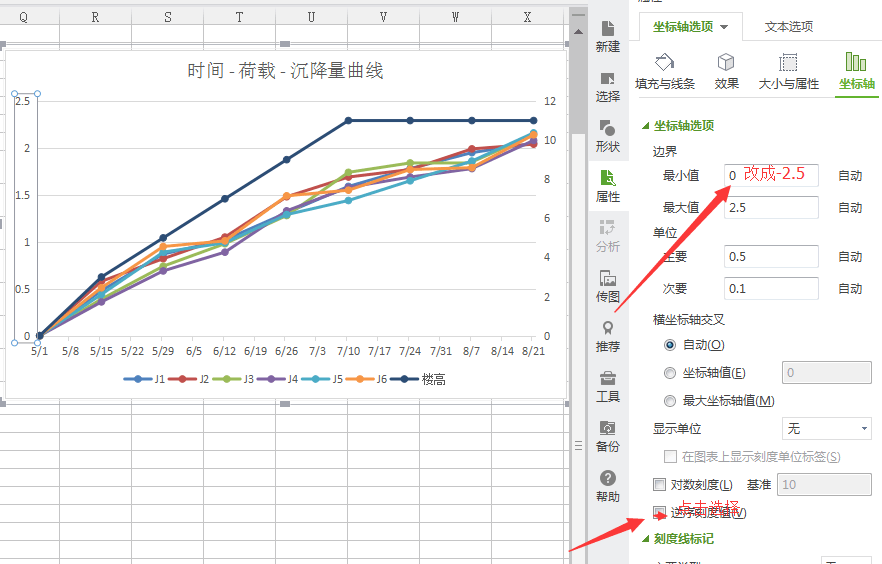

第五步：左側的Y坐標軸為是針對累計沉降量的，我們這一步設置邊界范圍線，最小值設置為-2.5，并且為了把坐標軸反過來，進行逆序刻度值的選擇。

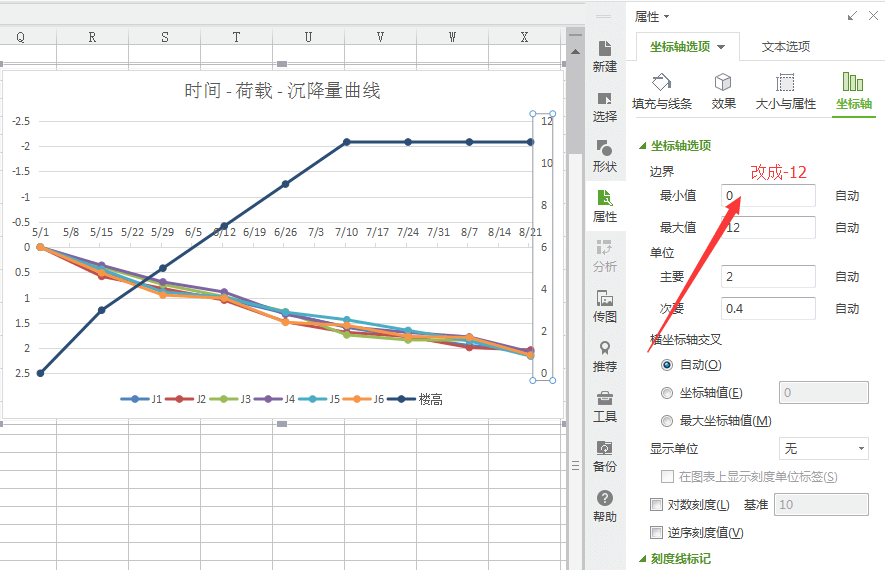

第六步：右側的Y坐標軸是針對樓層增加的，這個時候也要調節一下邊界范圍線。最小值設置為-12。

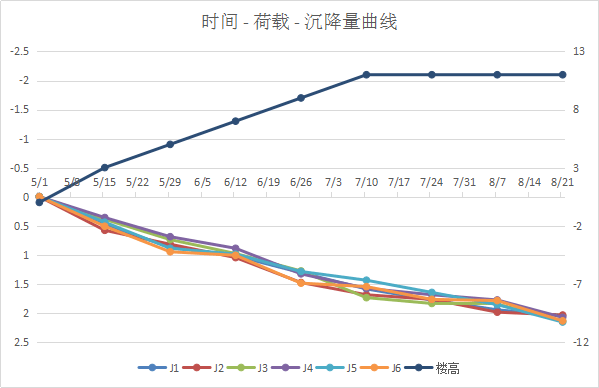

最終成果生成，進行微調。對于瞬時加載特殊情況，首先選中整個曲線圖，點擊右鍵，在彈出菜單中選擇“選擇數據”，在彈出對話框左下角選中“隱藏的單元格和空單元格”按鈕，點選“空單元格顯示為：用直線連接數據點”。

說明：為何要更改最小值坐標？看清荷載與沉降關系：從圖中可以看出“累計沉降量”坐標軸最大值為2.5，結合“荷載”坐標軸最大值12，取以零點為對稱點，對“累計沉降量”坐標軸最小值取為-2.5，最大值為2.5，主要刻度單位為0.5，“荷載”坐標軸最小值取-12，最大值取12，主要刻度單位取5。選中“累計沉降量”坐標軸，點擊右鍵，在彈出菜單中選擇“設置坐標軸格式”，在彈出對話框中“坐標軸選項”“最小值固定”文本框中輸入-2.5，“最大值固定”文本框中輸入2.5，“主要刻度單位固定”文本框中輸入0.5，勾選“逆序刻度值”及點選“橫坐標軸交叉”下“最大坐標軸值”。同樣方法設置“荷載”坐標軸。
